Mempersembahkan kubah masjid yang megah adalah dambaan setiap panitia pembangunan. Namun, banyak yang lupa bahwa keindahan panel warna-warni di puncak bangunan sangat bergantung pada pondasi yang menopangnya.
Kami sering menjumpai kasus di lapangan di mana kubah terlihat miring atau dinding masjid retak hanya karena struktur penyangga bawahnya tidak direncanakan dengan matang.
Memahami teknis cara membuat dudukan kubah masjid adalah langkah awal paling menentukan untuk memastikan keamanan jamaah dan keawetan bangunan selama berpuluh-puluh tahun ke depan. Mari kita bedah rahasia di balik struktur kokoh mahkota masjid ini.
Memahami Fungsi Utama Pondasi Atas Masjid
Sebelum masuk ke tahap pengerjaan fisik, mari pahami mengapa elemen ini menjadi tulang punggung seluruh berat kubah melalui klasifikasi fungsinya berikut ini.
| Fungsi Utama Dudukan Kubah | Penjelasan Teknis dan Mekanisme | Implikasi Terhadap Bangunan |
| Menopang Beban Statis | Menyangga berat mati panel kubah, rangka baja, dan aksesori puncaknya. | Mencegah penurunan struktur atap secara tidak merata. |
| Distribusi Beban Merata | Mengatur agar tekanan dari kubah tidak terkonsentrasi pada satu titik balok. | Menghindari retak struktural pada dinding dan kolom utama. |
| Penyerapan Getaran | Berfungsi sebagai bantalan untuk meredam guncangan dinamis. | Melindungi integritas panel enamel atau galvalum dari pergeseran. |
| Sirkulasi Termal | Desain dudukan memungkinkan udara mengalir di bawah kubah untuk mengatur suhu. | Mengurangi akumulasi panas berlebih di dalam ruang salat. |
| Proteksi Interior | Menjadi penghalang masuknya air hujan dan paparan sinar matahari langsung. | Menjaga keawetan plafon dan furnitur interior masjid. |
a. Penyangga Beban Statis dan Dinamis
Kami membagi beban menjadi dua bagian. Pertama adalah beban statis, yakni berat nyata dari rangka baja, lapisan kedap air, hingga panel enamel atau galvalum.
Kedua adalah beban dinamis yang sering diabaikan, yaitu tekanan angin kencang dan getaran gempa. Dudukan yang benar akan menyerap getaran ini sehingga panel kubah tetap pada posisinya dan tidak mengalami pergeseran yang memicu kebocoran.
b. Menjaga Integritas Dinding dan Kolom
Tanpa dudukan yang dirancang secara teknis, beban puluhan ton dari kubah akan menekan titik tertentu pada balok masjid secara tidak merata.
Hal ini sering menjadi penyebab utama munculnya retak rambut pada dinding bawah. Kami selalu menekankan bahwa dudukan yang presisi akan mengalirkan beban secara merata ke seluruh kolom utama bangunan.

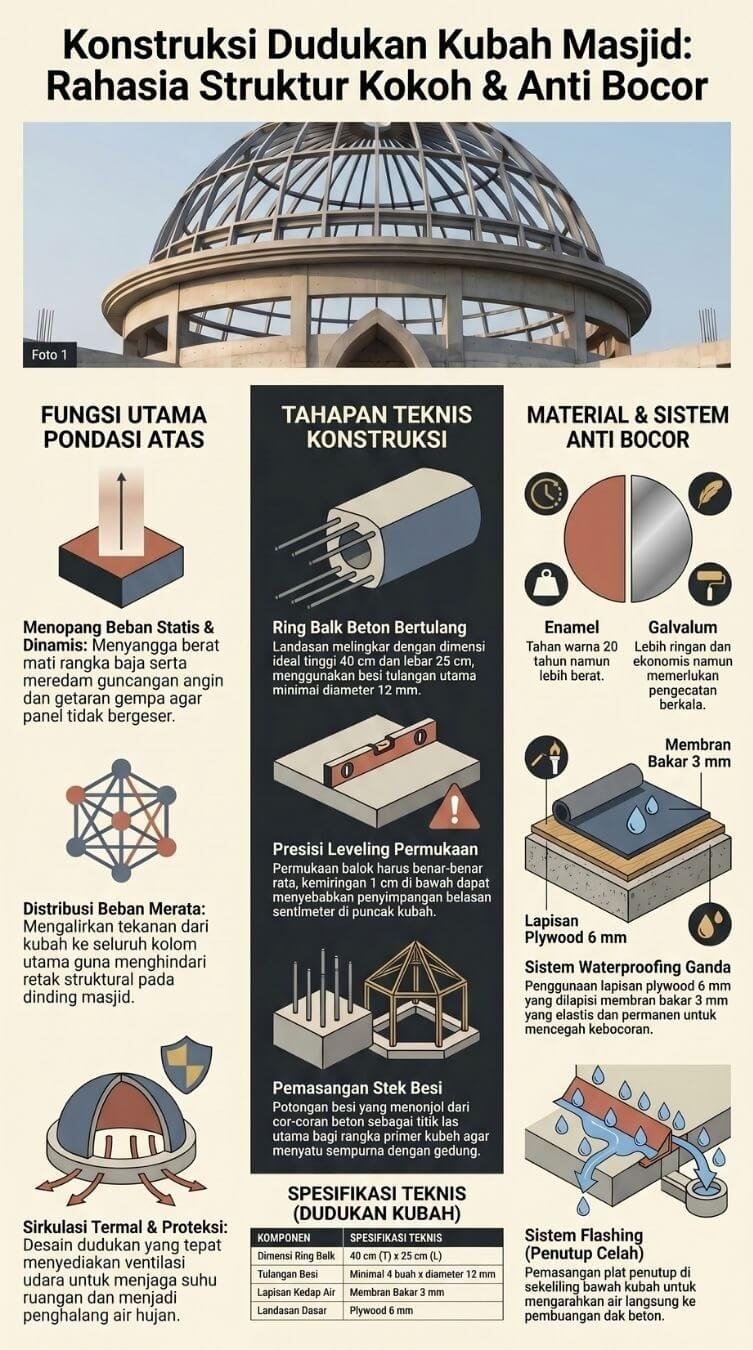

Tahapan Teknis Cara Membuat Dudukan Kubah Masjid
Proses pembuatan dudukan dimulai dari atap beton atau yang biasa disebut dak masjid, di mana presisi menjadi harga mati yang tidak bisa ditawar.
a. Persiapan Ring Balk Beton Bertulang
Langkah pertama adalah membangun ring balk melingkar di atas dak. Kami menyarankan penggunaan beton bertulang dengan spesifikasi yang kuat. Balok melingkar ini berfungsi sebagai landasan tempat rangka kubah akan bertumpu nantinya.
-
-
- Pemasangan Bekisting: Gunakan triplek tipis yang dirangkap atau plat besi agar bisa mengikuti bentuk lingkaran dengan sempurna. Untuk diameter 6 meter misalnya, pastikan titik tengahnya sudah akurat.
- Penulangan Besi: Kami biasanya menggunakan minimal 4 buah besi tulangan utama diameter 12 mm dengan sengkang atau begel yang diikat rapat. Dimensi balok yang ideal biasanya memiliki tinggi 40 cm dan lebar 25 cm.
- Leveling Permukaan: Pastikan permukaan atas balok benar-benar rata atau level. Dudukan yang miring satu sentimeter saja di bawah bisa berakibat kemiringan belasan sentimeter di puncak kubah.
-
b. Pemasangan Stek Besi sebagai Konektor
Salah satu kesalahan fatal adalah mengecor ring balk tanpa menyiapkan stek besi. Stek adalah potongan besi yang sengaja dibiarkan menonjol ke atas dari dalam cor-coran beton.
Besi ini nantinya akan menjadi titik sambungan utama bagi rangka primer kubah. Kami melakukan pengelasan penuh antara rangka baja dengan stek ini agar kubah menyatu sempurna dengan struktur gedung.
Mengintip Visual dan Gambar Dudukan Kubah Masjid yang Benar
Membayangkan struktur melalui kata-kata tentu sulit tanpa melihat visualisasi nyata tentang bagaimana komponen ini bekerja secara sistematis.
a. Anatomi Potongan Melintang (Cross Section)
Dalam gambar dudukan kubah masjid, Anda akan melihat lapisan terbawah adalah balok beton (ring balk). Di atasnya, terdapat rangka primer yang biasanya menggunakan pipa galvanis.
Di sinilah rahasia kekuatan berada. Kami memastikan sambungan las pada area ini dilakukan oleh tenaga ahli karena area ini adalah titik tumpu utama.
b. Integrasi dengan Sistem Sirkulasi Udara
Visual teknis juga biasanya memperlihatkan adanya celah atau lubang pada leher kubah. Fungsi lubang ini adalah untuk ventilasi udara agar suhu di dalam ruang salat tetap sejuk.
Tanpa desain dudukan dan leher yang memperhatikan sirkulasi, kubah masjid akan memerangkap panas matahari dan membuat jamaah kurang nyaman saat beribadah.
Memilih Material untuk Leher dan Panel Atas
Setelah dudukan kubah masjid beton siap, langkah selanjutnya adalah menentukan bagian atasnya yang akan sangat memengaruhi beban bangunan.
1. Material Enamel untuk Investasi Jangka Panjang
Kubah enamel memiliki bobot yang lumayan karena menggunakan plat baja SPCC tebal yang dilapisi porselen. Material ini menuntut dudukan beton yang dibuat lebih kokoh.
Kelebihannya adalah ketahanan warna yang bisa mencapai 20 tahun lebih tanpa perlu dicat ulang, sehingga sangat efisien untuk jangka panjang.
2. Galvalum untuk Solusi Ringan dan Ekonomis
Bagi masjid yang struktur daknya memiliki limitasi beban, kubah galvalum adalah pilihan bijak. Bahannya ringan sehingga tidak membebani pondasi atas secara berlebihan.
Namun, perlu diingat bahwa galvalum memerlukan perawatan berkala berupa pengecatan ulang setiap beberapa tahun sekali untuk menjaga estetikanya agar tetap terlihat baru.
Rahasia Keamanan dari Kebocoran di Area Dudukan
Pertemuan antara panel kubah terbawah dengan dudukan beton adalah titik paling rawan bocor yang menuntut penanganan khusus dengan material kedap air.
1. Aplikasi Membran Bakar dan Plywood
Kami menggunakan standar pelapisan ganda untuk mengantisipasi hal ini. Di atas rangka pendukung, kami pasang lapisan plywood setebal 6 mm sebagai dasar.
Setelah itu, diaplikasikan lapisan waterproofing berupa membran bakar setebal 3 mm. Penggunaan membran bakar jauh lebih unggul dibanding cat anti bocor biasa karena sifatnya yang elastis dan melekat permanen pada struktur meski terjadi pemuaian.
2. Sistem Flashing atau Penutup Celah
Selain membran, kami memasang plat penutup atau flashing di sekeliling bawah kubah. Plat ini berfungsi mengarahkan air agar jatuh langsung ke area pembuangan dak dan tidak sempat menyentuh permukaan beton ring balk dalam waktu lama. Inilah yang membuat interior masjid tetap kering meski dihantam hujan badai sekalipun.
Estetika dan Ragam Bentuk di Atas Dudukan
Dudukan yang kokoh memberikan kebebasan bagi panitia untuk memilih desain yang paling sesuai dengan karakter lingkungan sekitar masjid tersebut.
Penting untuk diketahui bahwa setiap model kubah masjid memiliki titik berat yang unik. Misalnya, model kubah Madinah yang memiliki leher lebih tinggi akan menerima tekanan angin lebih besar dibandingkan model setengah bola.
Penyesuaian rangka ganda atau cremona seringkali menjadi jawaban untuk model-model yang memiliki dimensi besar guna memastikan stabilitas tetap terjaga.
Harmoni Kekuatan Struktural dan Keindahan Visual
Membangun mahkota masjid adalah tentang menyatukan kekuatan rekayasa teknik dengan keindahan seni Islami yang luhur. Tanpa perencanaan yang matang pada pondasi atas, kemegahan di bagian puncak hanyalah keindahan yang menyimpan risiko.
Kami percaya bahwa keamanan jamaah adalah prioritas yang tidak bisa ditawar dengan alasan penghematan biaya material di bagian pondasi dasar.
Kombinasi antara ring balk beton yang kuat, sistem rangka pipa galvanis yang tebal, serta lapisan membran bakar adalah resep utama menciptakan kubah yang abadi. Dengan memahami detail teknis ini, panitia masjid bisa melakukan pengawasan yang lebih baik selama proses pembangunan berlangsung.
Hasil akhirnya bukan hanya bangunan yang indah dipandang mata, tetapi juga tempat ibadah yang memberikan rasa aman dan tenang bagi setiap orang yang bersujud di dalamnya. Merawat kubah dimulai dari memastikan langkah pertama dibuat dengan standar terbaik yang ada saat ini.
